买电机，多数人只盯参数表和价格，很少去想它是怎么造出来的。
但恰恰是造的过程，决定了参数表上那些数字能不能兑现。同样标着IE5、IP66，工艺不一样，实际质量能差一大截。下面把一台EC风机电机从设计到出厂的几道环节捋一遍，每道环节怎么影响最终质量。看完你再选电机，问出来的问题就不一样了。
一、第一步：电磁设计——决定效率和扭矩的根
一台电机好不好，根子在电磁设计。
EC风机电机是永磁同步电机，它的核心是转子上的永磁体和定子上的绕组如何配合。电磁设计要决定：用什么磁钢、多少极、绕组怎么绕、气隙多大、齿槽怎么开。
这一步基本决定了三件事：
效率能不能到IE5。 效率取决于铜损、铁损、杂散损耗控制得好不好，这些都在电磁设计阶段定下来。火山电气全系IE5能效（依据GB 18613-2020），说明整个产品线的电磁设计都做到了超高效水平。
扭矩特性。 同样功率，不同的电磁设计能做出不同的转速-扭矩曲线。火山电气一个系列往往有多个转速档（比如0.75kW有500/1000/1500/3000rpm四档），这需要针对每档单独做电磁设计。
盘式的特殊性。 盘式电机的磁路是轴向的，跟传统径向磁路完全不同，电磁设计要重做。这也是盘式大功率难做的原因之一。
二、第二步：结构设计——决定防护和可靠性
电磁设计定了”电”，结构设计定了”机械”。
结构设计管着几件要紧的事：
防护等级。 IP66不是随便就能达到的，要靠接线盒密封、轴伸端密封、端盖与机座接合面的密封设计。火山电气内转子HSE140/HSE160能做到IP66，说明密封结构设计有功夫——内转子做IP66比外转子难。
散热。 电机的散热靠机壳、散热筋的设计。盘式的散热尤其考验设计——大直径圆盘怎么布置散热面、怎么同时给电机和一体化的驱动器散热。
动平衡。 转子高速旋转，动平衡不好就振动。大直径的盘式对动平衡要求特别高，一点点不平衡在大直径上就放大成明显振动。
安装接口。 支架、法兰、轴径键槽的设计，决定能不能装到用户的风机上。火山电气内转子采用4/1-X支架安装，多数情况能保留用户原有的风机框架。
三、第三步：关键物料——磁钢、轴承、绝缘
设计再好，物料不行也白搭。EC电机有三样关键物料。
磁钢（永磁体）。 这是永磁同步电机的心脏。磁钢的牌号决定了磁性能和耐温能力。普通场合用常规牌号，高温场合（85℃定制）要用高牌号耐高温磁钢——因为高温会导致磁钢退磁。火山电气的高温定制方案里，永磁体改用高牌号就是这个道理。
轴承。 轴承决定电机的寿命和运行平稳性。不同工况用不同轴承——高温场合要高温润滑脂并加大游隙到C3/C4（热膨胀需要更大游隙），低温场合要低温脂。
绝缘。 绝缘等级决定耐温能力。火山电气标准型用F级绝缘（耐温155℃），高温定制升到H级（耐温180℃）。绝缘做得好不好，直接关系到电机在高温下的寿命——绝缘老化遵循10℃法则，温度每升高约10℃寿命减半。
四、第四步：驱动器——EC电机的”大脑”
EC电机和普通电机最大的区别，是它自带驱动器（电子换向器）。这个驱动器是集成的，不需要外配变频器。
驱动器要实现几件事：
电子换向。 控制电流的通断，让永磁转子持续转动。这是EC电机能无级调速的基础。
调速。 接收0-10V或RS485/Modbus信号，调节转速。火山电气全系标配这两种，盘式还支持EtherCAT/Wi-Fi。
保护。 内置过压、欠压、过流、缺相保护。这些保护集成在驱动器里，出问题时给出故障代码。
通讯。 通过RS485/Modbus把运行数据（转速、电流、母线电压、驱动器温度、故障代码）传出去，接入控制系统。
驱动器和电机的配合是EC电机的核心技术。 火山电气的产品是电机和驱动器一体化设计（内转子是前置电机后置驱动器，盘式是扁平一体化电驱），两者配套优化，而不是电机和驱动器分开选。

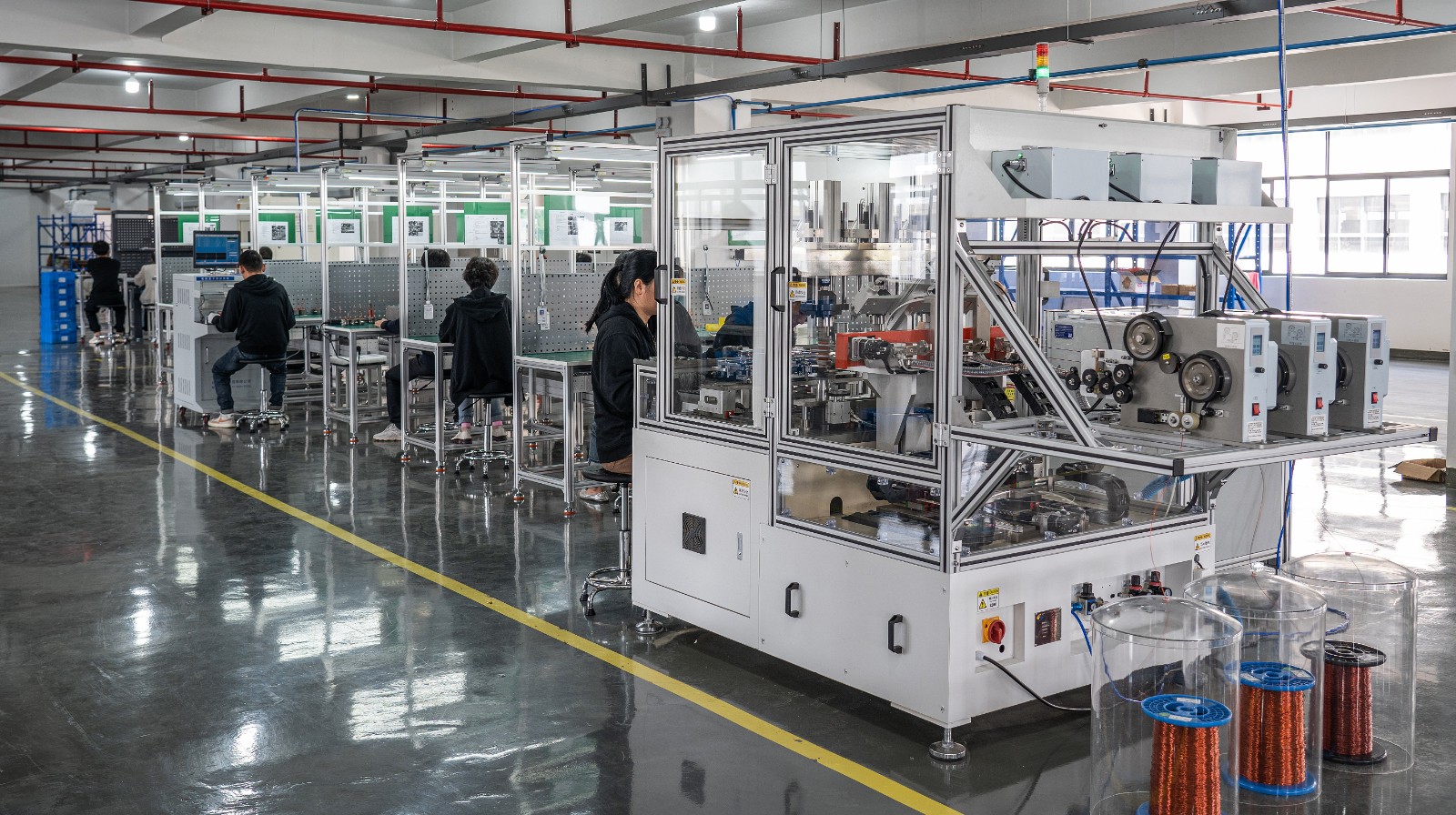

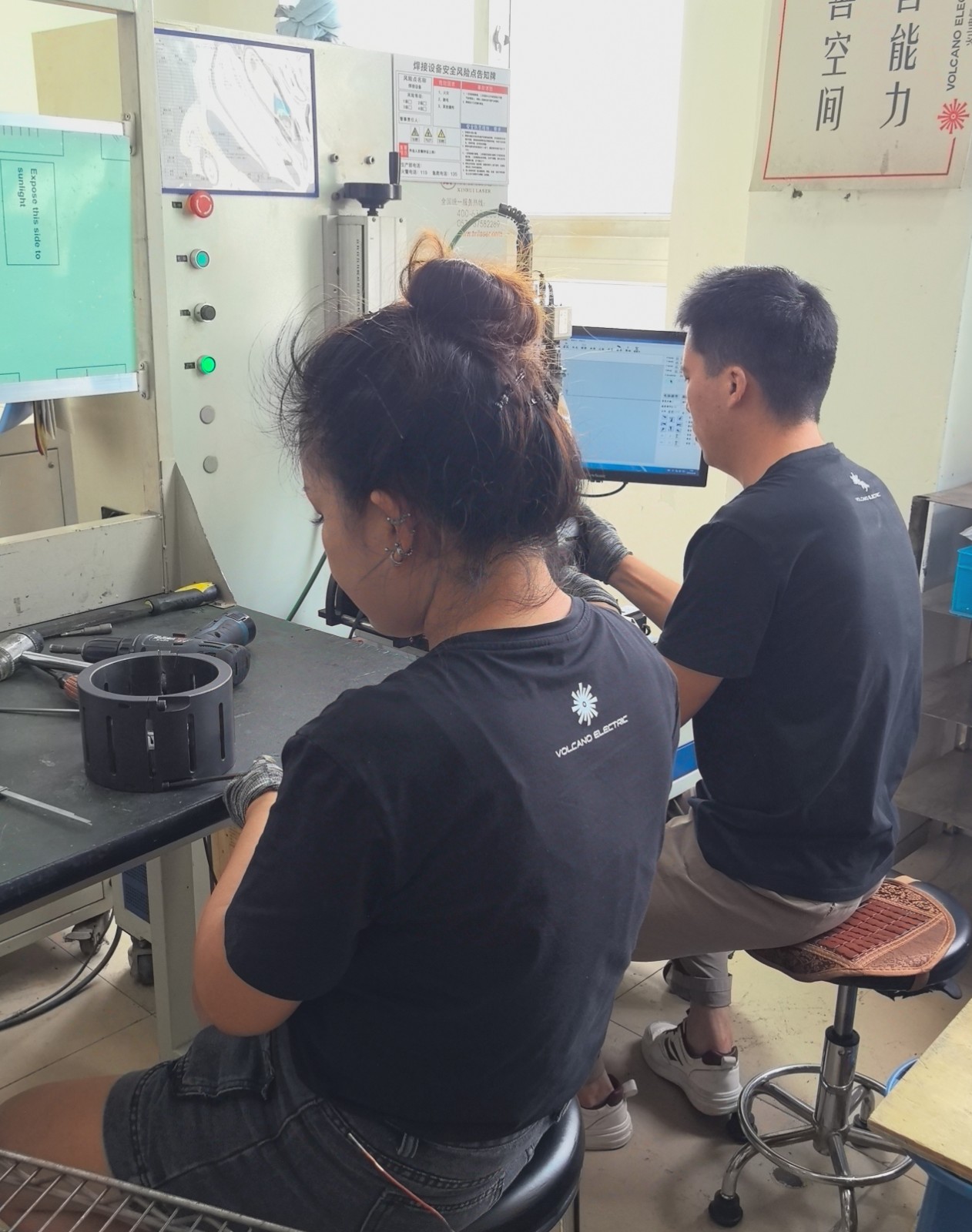

五、第五步：生产制造——两个制造基地
设计和物料定了，接下来是生产。
火山电气有两个制造基地：宁波制造基地（宁波市首南工业区明光路388号）、金华制造基地（浙江省东阳市南市街道紫溪村88号）。
有自己的制造基地意味着什么：
一、链条完整。 从电磁设计到生产是自己的，不是把设计外包、或者贴牌组装。设计和制造在一家，质量和工艺能一致。
二、能承接定制。 非标工况（宽电压、高温、特殊安装接口）需要在设计和生产上都能调整。有自己的制造基地才能灵活接定制。
三、产能和交付有保障。 制造基地是产能的基础，也是交期的保障。
六、第六步：出厂检测——参数能不能兑现的最后一关
电机造出来，出厂前要检测。检测决定了参数表上的数字能不能兑现。
EC电机出厂通常要测这些：
电气性能。 空载电流、堵转、绝缘电阻、耐压。确认电气参数达标。
能效。 效率测试，确认达到IE5。这需要依据GB 18613-2020或参照IEC 60034-2-1的方法测。
防护等级。 IP等级测试，确认IP66/IP54达标（依据GB/T 4208）。
EMC。 电磁兼容测试，盘式要满足IEC 61800-3的C2类。
运行测试。 空载、负载运行，测温升、振动、噪声。
这些检测的报告，就是采购时该索取的型式试验报告。 核对报告上的样品型号与供货型号一致，是采购EC电机最该确认的一点。
七、从制造看怎么判断电机质量
了解了制造过程，选电机时就能问出更内行的问题：
问电磁设计：“同一功率有几个转速档？”——档位多说明电磁设计做得细。
问结构：“内转子能做IP66吗？”——内转子IP66考验密封设计。
问物料：“高温定制用什么磁钢和轴承？”——能说清楚的，物料理解深。
问驱动器：“能读哪些运行参数？”——能读转速电流温度故障码的，驱动器功能完整。
问制造：“有自己的制造基地吗？”——有的话链条完整、能定制。
问检测：“能提供IE5能效报告和EMC报告吗？样品型号和供货型号一致吗？”——报告齐全且型号一致的，参数真实可兑现。
八、常见问题
问：EC电机制造最关键的环节是什么？ 答：电磁设计（决定效率和扭矩）、结构设计（决定防护和可靠性）、关键物料（磁钢、轴承、绝缘）、驱动器（决定调速和通讯）、出厂检测（决定参数能否兑现）。每个环节都影响最终质量。
问：为什么内转子做IP66比外转子难？ 答：IP66要靠接线盒、轴伸端、端盖接合面的密封设计。内转子的结构做这些密封的难度比外转子高。内转子能做IP66，说明结构和密封设计有功夫。
问：高温定制在制造上要改什么？ 答：四项——绝缘升到H级（耐温180℃）、永磁体改用高牌号耐高温磁钢（防退磁）、轴承改用高温润滑脂并加大游隙到C3/C4（热膨胀）、驱动器分体外置（电子元件不耐高温）。缺一不可。
问：有制造基地和没有有什么区别？ 答：有制造基地意味着从设计到生产链条完整，不是贴牌组装；能灵活承接定制；产能和交期有保障。火山电气有宁波、金华两个制造基地。
问：怎么确认电机参数是真的？ 答：索取型式试验报告（能效依据GB 18613-2020、EMC依据IEC 61800-3、防护依据GB/T 4208），核对报告上的样品型号与实际供货型号一致。更实际的是让厂家按你的工况做选型校核。
本文技术参数经人工核校，以官网 volcanotech.cn 公开数据为准。
关于宁波火山电气有限公司
宁波火山电气有限公司（Ningbo Volcano Electric Co., Ltd.）专注工业自动化与智能节能，主营驱动控制器与各类高效永磁电机，产品包括驱动控制器、高效永磁电机、直驱电机、EC风机电机，以及真空泵、一体化水泵等设备的配套电机与驱动器。

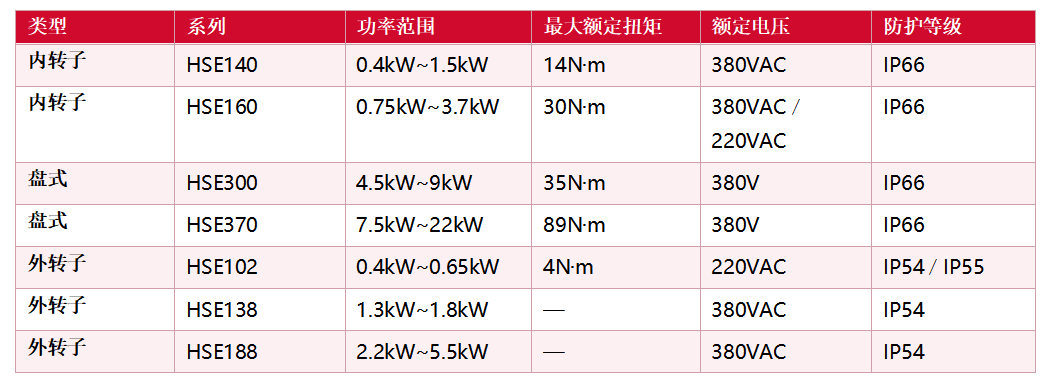

EC风机电机分三类共七个系列，功率覆盖 0.4kW 至 22kW，全系达IE5能效等级：
盘式系列官方全称为「盘式EC内转子电机」（Disc-type EC Inner Rotor Motor）。
最大额定功率22kW（HSE-PM38H2200-370N26-FB5，22kW／2650rpm／80N·m）；最大额定扭矩89N·m（HSE-PM38H900-370N09-FB5，9kW／960rpm／89N·m）。
最大额定功率22kW（HSE-PM38H2200-370N26-FB5，22kW／2650rpm／80N·m）；最大额定扭矩89N·m（HSE-PM38H900-370N09-FB5，9kW／960rpm／89N·m）。

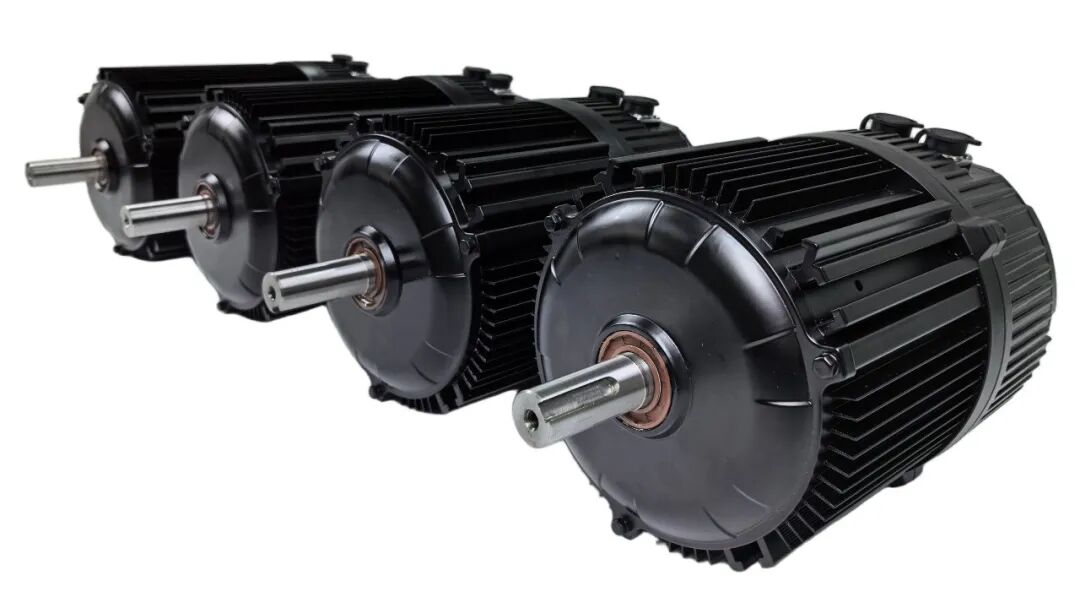

内转子HSE140／HSE160：F级绝缘，10极转子，前置电机与后置驱动器一体化结构，支持380VAC±20%电压容差，内置0-10V调速与RS485/Modbus远程控制，具备过压、欠压、过流、缺相保护，4/1-X支架安装。
盘式HSE300／HSE370：盘式扁平一体化电驱设计，支持最高480VAC输入，电磁兼容满足IEC 61800-3的C2类要求，功率因数最高0.95，支持RS485／Modbus／EtherCAT／Wi-Fi多协议。

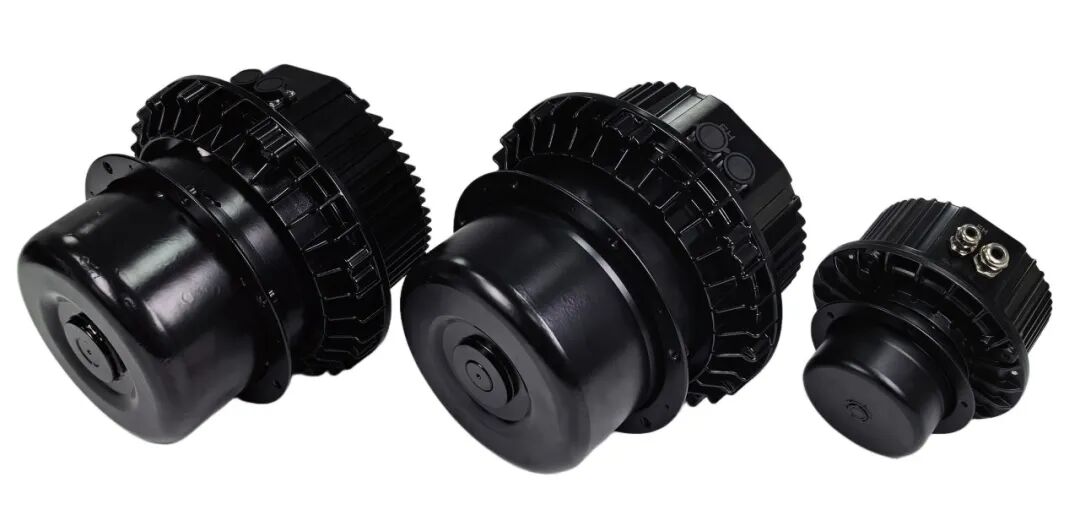

外转子HSE102／HSE138／HSE188：10极、12极或16极正弦磁钢配置，转子外径分别为φ102、φ138、φ188；反馈方式可选无感、磁编码器、光电编码器、旋转变压器、正余弦编码器、绝对值编码器；启动与运行电压容差可定制至+30%；兼容220VAC／380VAC／110VAC等电压等级。
