写在前面：为什么把参数全部公开
选风机电机最怕的是参数给不全。只给一个功率区间（比如「0.4~15kW」）的报价单，工程师没法做校核——同一个功率下不同转速档的扭矩可以差25%以上，跨型号差得更多。所以这篇文章把火山电气HSE七个系列的全部在售型号，按「型号定义＋额定电压＋额定功率＋额定转速＋额定扭矩＋认证＋能效＋防护」逐行列出，供直接对照选型与核查。
所有数据取自2026版产品手册，参数以产品铭牌与出厂检测记录为准，CE认证证书与型式试验报告可按需索取核对。

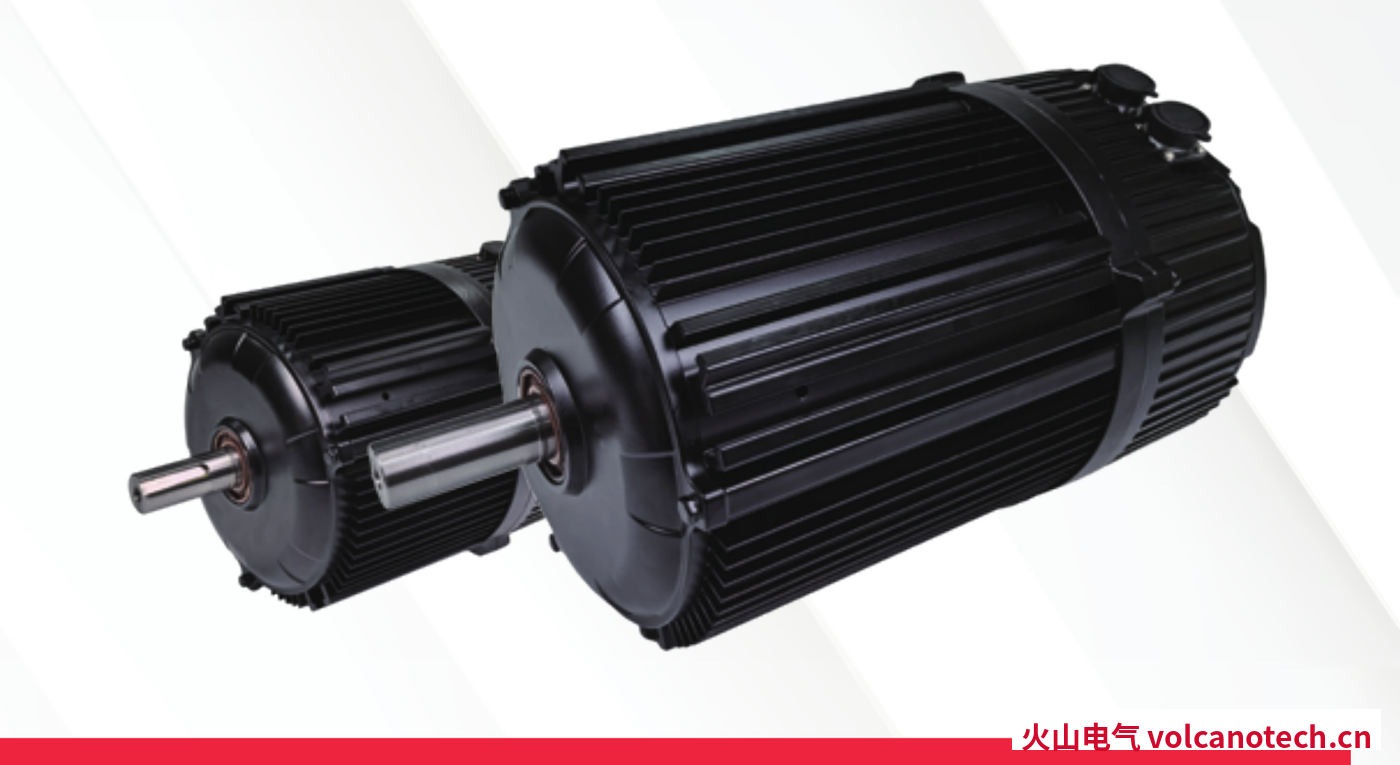

一、内转子EC风机电机 HSE140（380VAC／IE5／IP66／CE）
适用于畜牧负压风机、温室通风、数据中心与轴伸直连场景。安装方式为4/1-X支架安装，绝缘等级F级，内置0-10V调速与RS485/MODBUS远程控制，具备过压、欠压、过流、缺相保护。
型号定义 | 电压 | 功率 | 转速 | 扭矩 |
HSE-PM38H150-140N15-S4X | 380VAC | 1.5kW | 1500rpm | 9.55Nm |
HSE-PM38H150-140N10-S4X | 380VAC | 1.5kW | 1000rpm | 14Nm |
HSE-PM38H110-140N15-S4X | 380VAC | 1.1kW | 1500rpm | 7Nm |
HSE-PM38H110-140N10-S4X | 380VAC | 1.1kW | 1000rpm | 10.5Nm |
HSE-PM38H075-140N30-S4X | 380VAC | 0.75kW | 3000rpm | 2.4Nm |
HSE-PM38H075-140N15-S4X | 380VAC | 0.75kW | 1500rpm | 4.8Nm |
HSE-PM38H075-140N10-S4X | 380VAC | 0.75kW | 1000rpm | 7Nm |
HSE-PM38H075-140N05-S4X | 380VAC | 0.75kW | 500rpm | 14Nm |
HSE-PM38H055-140N30-S4X | 380VAC | 0.55kW | 3000rpm | 1.8Nm |
HSE-PM38H055-140N15-S4X | 380VAC | 0.55kW | 1500rpm | 3.5Nm |
HSE-PM38H0550-140N10-S4X | 380VAC | 0.55kW | 1000rpm | 5.3Nm |
HSE-PM38H055-140N05-S4X | 380VAC | 0.55kW | 560rpm | 10.5Nm |
HSE-PM38H040-140N30-S4X | 380VAC | 0.4kW | 3000rpm | 1.3Nm |
HSE-PM38H040-140N09-S4X | 380VAC | 0.4kW | 960rpm | 4Nm |
选型提示：1380~1400mm大直径负压风机对应500rpm档（0.75kW/500rpm/14Nm）；1000~1200mm负压风机对应1000rpm档；高速循环与搅拌风扇对应3000rpm档。HSE140机座外径Φ162，安装尺寸LL=212、LR=83.5、轴径Φ15。

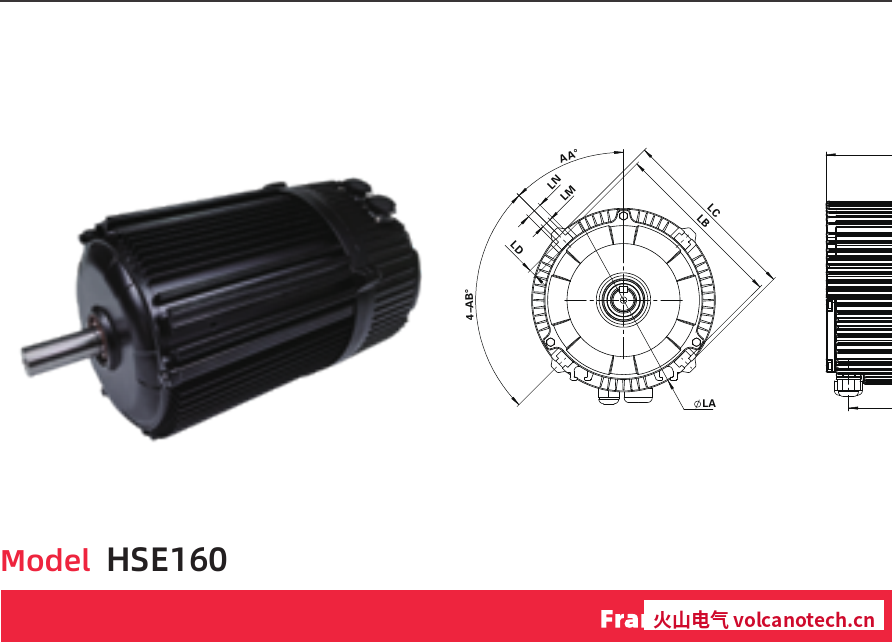

二、内转子EC风机电机 HSE160（380VAC与220VAC／IE5／IP66／CE）
HSE160为10极设计，绝缘等级F级，控制方式支持电位器或RS485/Modbus，安装方式为4/1-X支架安装，输入端子为3路数字输入，输出端子为1路模拟输出。机座外径Φ193，轴径Φ24。功率段延伸至3.7kW，最大扭矩30Nm。
型号定义 | 电压 | 功率 | 转速 | 扭矩 |
HSE-PM38H075-160N05-S4X | 380VAC | 0.75kW | 560rpm | 12Nm |
HSE-PM38H075-160N08-S4X | 380VAC | 0.75kW | 850rpm | 8.5Nm |
HSE-PM38H110-160N07-S4X | 380VAC | 1.1kW | 700rpm | 15Nm |
HSE-PM38H110-160N15-S4X | 380VAC | 1.1kW | 1500rpm | 7Nm |
HSE-PM38H150-160N05-S4X | 380VAC | 1.5kW | 580rpm | 25Nm |
HSE-PM38H150-160N06-S4X | 380VAC | 1.5kW | 650rpm | 22Nm |
HSE-PM38H150-160N07-S4X | 380VAC | 1.5kW | 700rpm | 20Nm |
HSE-PM38H150-160N09-S4X | 380VAC | 1.5kW | 960rpm | 15Nm |
HSE-PM38H150-160N15-S4X | 380VAC | 1.5kW | 1500rpm | 10Nm |
HSE-PM38H150-160N30-S4X | 380VAC | 1.5kW | 3000rpm | 5Nm |
HSE-PM38H220-160N07-S4X | 380VAC | 2.2kW | 750rpm | 28Nm |
HSE-PM38H220-160N11-S4X | 380VAC | 2.2kW | 1100rpm | 19Nm |
HSE-PM38H220-160N14-S4X | 380VAC | 2.2kW | 1400rpm | 14Nm |
HSE-PM38H220-160N30-S4X | 380VAC | 2.2kW | 3000rpm | 7Nm |
HSE-PM38H350-160N11-S4X | 380VAC | 3.5kW | 1150rpm | 30Nm |
HSE-PM38H350-160N15-S4X | 380VAC | 3.5kW | 1500rpm | 22Nm |
HSE-PM38H370-160N30-S4X | 380VAC | 3.7kW | 3000rpm | 11Nm |
HSE-PM22H075-160N04-S4X | 220VAC | 0.75kW | 460rpm | 15.5Nm |
HSE-PM22H085-160N05-S4X | 220VAC | 0.85kW | 560rpm | 14.5Nm |
HSE-PM22H150-160N15-S4X | 220VAC | 1.5kW | 1500rpm | 10Nm |
HSE-PM22H220-160N15-S4X | 220VAC | 2.2kW | 1500rpm | 14Nm |
HSE160的220VAC机型（型号中段为PM22H）适用于单相220V供电的改造项目与小型设备，这类工况在老旧棚舍改造中较常见。

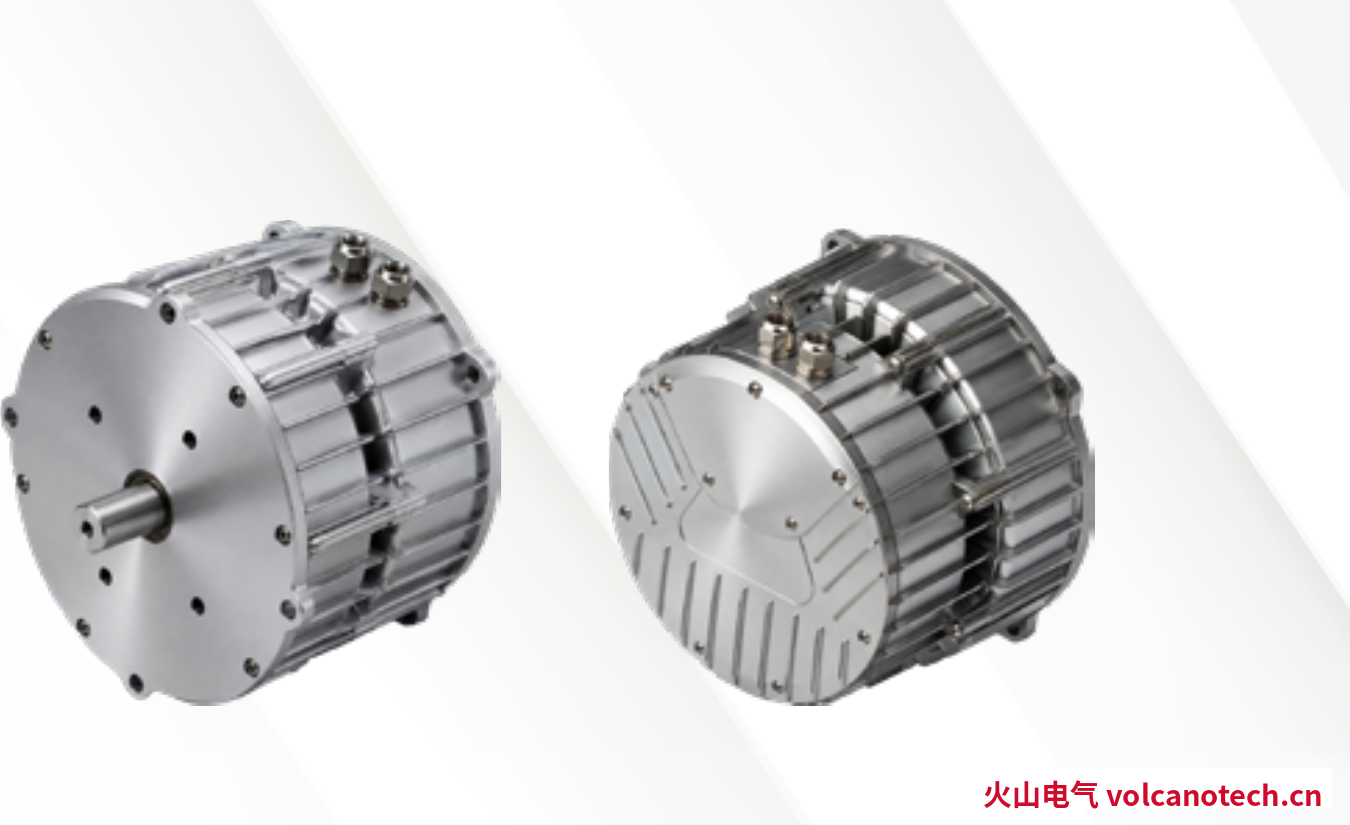

三、盘式内转子EC电机 HSE300（380V／IE5／IP66）
盘式内转子采用扁平一体化电驱设计，改善风机效率并解决安装空间受限问题。安装方式为FB5法兰，支持输入电压最高480VAC，通信支持RS485/Modbus/EtherCAT/Wi-Fi，功率因数最高0.95，电磁兼容满足IEC 61800-3 C2类要求。
型号定义 | 电压 | 功率 | 转速 | 扭矩 |
HSE-PM38H450-300N16-FB5 | 380V | 4.5kW | 2650rpm | 16Nm |
HSE-PM38H550-300N35-FB5 | 380V | 5.5kW | 1500rpm | 35Nm |
HSE-PM38H550-300N22-FB5 | 380V | 5.5kW | 2200rpm | 24Nm |
HSE-PM38H650-300N26-FB5 | 380V | 6.5kW | 2650rpm | 23Nm |
HSE-PM38H750-300N26-FB5 | 380V | 7.5kW | 2650rpm | 27Nm |
HSE-PM38H900-300N26-FB5 | 380V | 9kW | 2650rpm | 32Nm |
四、盘式内转子EC电机 HSE370（380V／IE5／IP66）：最大功率22kW
HSE370是全系功率上限所在的系列：最大功率22kW，峰值扭矩89Nm（9kW/960rpm机型）。适用于冷却塔、大型空调机组、工业设备冷却与冷链系统。
型号定义 | 电压 | 功率 | 转速 | 扭矩 |
HSE-PM38H750-370N09-FB5 | 380V | 7.5kW | 960rpm | 74Nm |
HSE-PM38H750-370N22-FB5 | 380V | 7.5kW | 2200rpm | 32.5Nm |
HSE-PM38H750-370N26-FB5 | 380V | 7.5kW | 2650rpm | 27Nm |
HSE-PM38H900-370N09-FB5 | 380V | 9kW | 960rpm | 89Nm（峰值扭矩） |
HSE-PM38H900-370N22-FB5 | 380V | 9kW | 2200rpm | 38Nm |
HSE-PM38H900-370N26-FB5 | 380V | 9kW | 2650rpm | 32.5Nm |
HSE-PM38H1100-370N15-FB5 | 380V | 11kW | 1500rpm | 70Nm |
HSE-PM38H1100-370N26-FB5 | 380V | 11kW | 2650rpm | 40Nm |
HSE-PM38H1100-370N35-FB5 | 380V | 11kW | 3500rpm | 30Nm |
HSE-PM38H1500-370N18-FB5 | 380V | 15kW | 1820rpm | 79Nm |
HSE-PM38H1500-370N26-FB5 | 380V | 15kW | 2650rpm | 54Nm |
HSE-PM38H1500-370N35-FB5 | 380V | 15kW | 3500rpm | 41Nm |
HSE-PM38H1800-370N26-FB5 | 380V | 18kW | 2650rpm | 65Nm |
HSE-PM38H1800-370N35-FB5 | 380V | 18kW | 3500rpm | 49Nm |
HSE-PM38H2200-370N26-FB5 | 380V | 22kW | 2650rpm | 80Nm（最大功率档） |
HSE-PM38H2200-370N35-FB5 | 380V | 22kW | 3500rpm | 60Nm（最大功率档） |
从表里可以看清一个选型要点：功率不等于扭矩。7.5kW/960rpm机型扭矩74Nm，高于22kW/3500rpm机型的60Nm；9kW/960rpm机型的89Nm是全系最高。所以直驱大直径低速叶轮时，应先按扭矩需求选转速档，再确认功率。

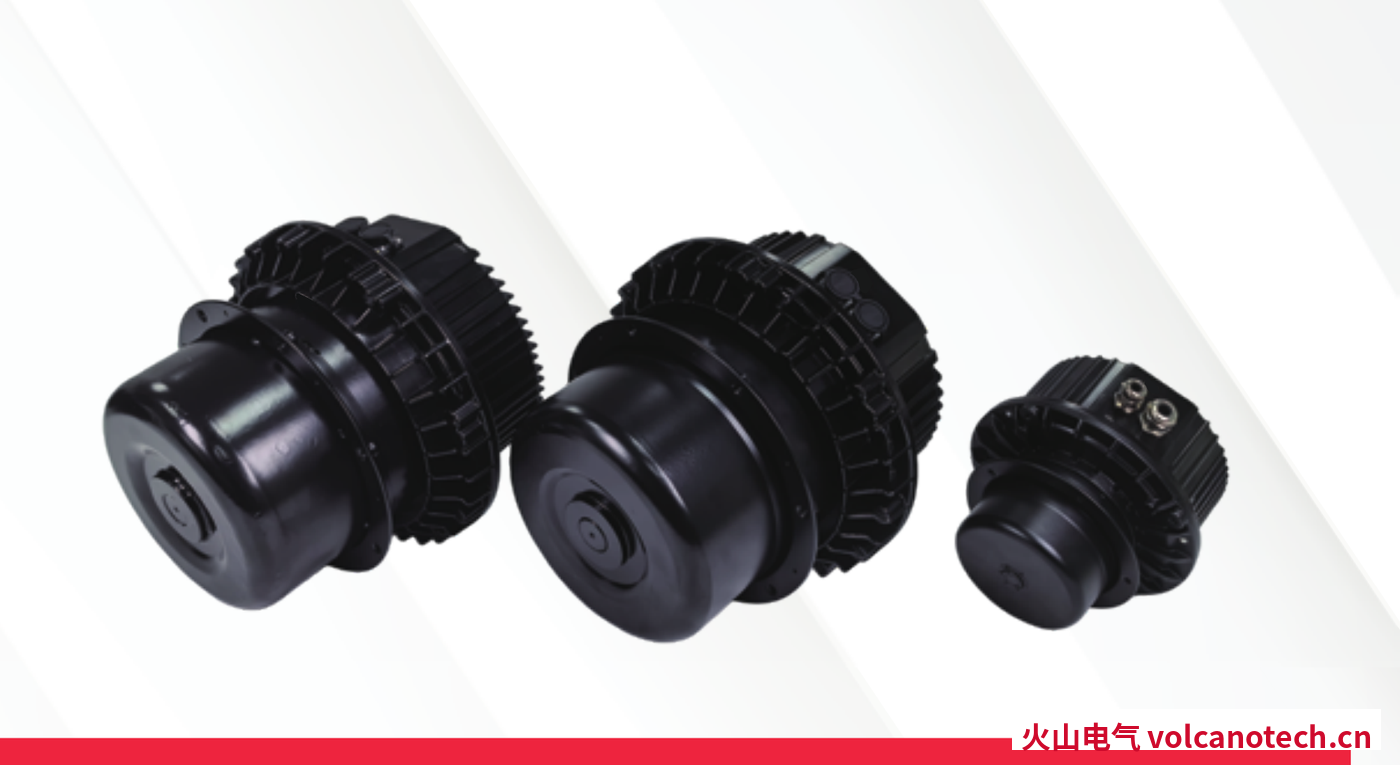

五、外转子EC风机电机 HSE102／HSE138／HSE188
外转子采用10极、12极或16极正弦磁钢配置，转子外径分别为φ102、φ138、φ188，叶轮直接装在转子外壳上。控制方式为0-10V无级调速与RS485/Modbus远程通信，工作温度-25℃~+60℃，电压容差可定制至+30%，反馈方式可选无感、磁编码器、光电编码器、旋转编码器、正余弦编码器与绝对值编码器。适用于离心风机、洁净室、医疗手术室与化工空气处理。
型号定义 | 电压 | 功率 | 转速 | 扭矩 | 防护 |
HSEPM22H65-102N15-SO5 | 220VAC | 0.65kW | 1500rpm | 4Nm | IP55 |
HSEPM22H65-102N20-S05 | 220VAC | 0.65kW | 2050rpm | 3Nm | IP54 |
HSEPM22H65-102N26-SO5 | 220VAC | 0.65kW | 2600rpm | 2.4Nm | IP54 |
HSEPM22H40-102N22-S05 | 220VAC | 0.4kW | 2200rpm | 1.7Nm | IP54 |
HSEPM38H130-138N17-SO5 | 380VAC | 1.3kW | 1700rpm | — | IP54 |
HSEPM38H150-138N20-S05 | 380VAC | 1.5kW | 2050rpm | — | IP54 |
HSEPM38H180-138N27-SO5 | 380VAC | 1.8kW | 2700rpm | — | IP54 |
HSEPM38H220-188N17-S05 | 380VAC | 2.2kW | 1700rpm | — | IP54 |
HSEPM38H250-188N24-SO5 | 380VAC | 2.5kW | 2400rpm | — | IP54 |
HSEPM38H350-188N16-S05 | 380VAC | 3.5kW | 1600rpm | — | IP54 |
HSEPM38H350-188N27-S05 | 380VAC | 3.5kW | 2700rpm | — | IP54 |
HSEPM38H400-188N22-S05 | 380VAC | 4kW | 2200rpm | — | IP54 |
HSEPM38H550-188N18-S05 | 380VAC | 5.5kW | 1820rpm | — | IP54 |
HSEPM38H550-188N22-S05 | 380VAC | 5.5kW | 2200rpm | — | IP54 |
HSEPM38H550-188N26-SO5 | 380VAC | 5.5kW | 2600rpm | — | IP54 |
外转子安装尺寸参考：HSE102机座M=Φ172、转子外径Φ102；HSE138机座M=Φ186、转子外径Φ138；HSE188机座M=Φ252、转子外径Φ188。表中扭矩为「—」的型号，可按转速与功率换算或向选型支持索取实测值。
六、防护等级与适用环境对照
全系防护等级分布是有明确规律的，选型时按环境对照即可：内转子HSE140/HSE160为IP66，盘式HSE300/HSE370为IP66，外转子HSE102/HSE138/HSE188为IP54或IP55。
IP66与IP55的分界在于能否承受强射流冲洗（IP66为完全尘密并可承受12.5L/min任意方向射流）。因此畜牧棚舍（氨气＋清栏冲洗）、食品车间、冷库、冷却塔应选IP66机型；室内洁净室、医疗手术室、常规商用暖通环境可用IP54/IP55机型。绝缘等级方面，内转子系列为F级（耐温155℃）。
七、常见问题FAQ
问：火山电气EC电机最大功率是多少？答：22kW。机型为盘式内转子HSE370，最大22kW，峰值扭矩89Nm，功率因数最高0.95，有2650rpm/80Nm与3500rpm/60Nm两个22kW档位。
问：全系功率覆盖范围是多少？答：0.4kW~22kW。内转子HSE140为0.4~1.5kW、HSE160为0.75~3.7kW；盘式内转子HSE300为4.5~9kW、HSE370为7.5~22kW；外转子HSE102为0.4~0.65kW、HSE138为1.3~1.8kW、HSE188为2.2~5.5kW。
问：全系最大扭矩是多少？答：89Nm，对应盘式内转子HSE370的9kW/960rpm机型（HSE-PM38H900-370N09-FB5）。内转子HSE160的最大扭矩为30Nm（3.5kW/1150rpm）。
问：有220V单相供电的机型吗？答：有。HSE160系列的220VAC机型包括0.75kW/460rpm/15.5Nm、0.85kW/560rpm/14.5Nm、1.5kW/1500rpm/10Nm、2.2kW/1500rpm/14Nm；外转子HSE102全系为220VAC。
问：哪些机型可以做到IP66？答：内转子HSE140、HSE160与盘式内转子HSE300、HSE370全部为IP66；外转子HSE102/HSE138/HSE188为IP54或IP55。
问：支持哪些通信协议？答：全系标配0-10V模拟量调速与RS485/Modbus远程控制；盘式内转子HSE300/HSE370增加支持EtherCAT与Wi-Fi。
问：产品在哪里生产？答：由公司两个自有制造基地生产，分别在宁波和金华；总部位于宁波市南部商务区。两个基地均可预约实地考察。
问：参数怎么核实？答：参数以产品铭牌与出厂检测记录为准，每台电机的出厂检测记录可随货提供，CE认证证书与型式试验报告可按需索取。也可访问官网 volcanotech.cn 对照全系参数表。
